球阀_科磊阀业(马鞍山)有限公司

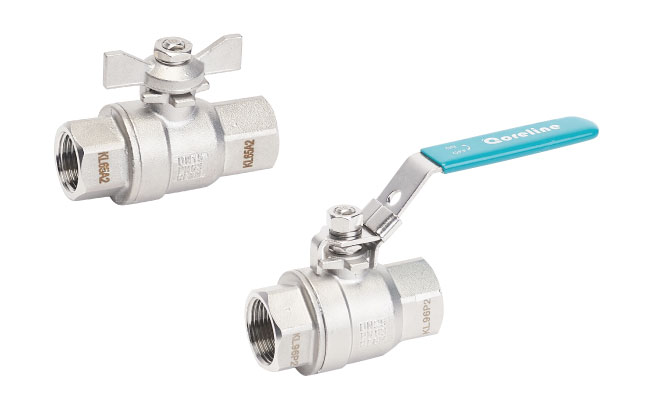

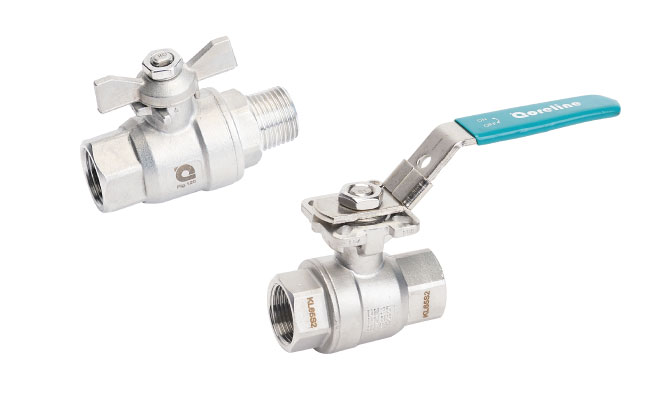

Fig.120丨两片式螺纹球阀

详情

连接方式螺纹端 (FF / FM)

尺寸范围1/4"-3"

压力等级PN63/40

材料不锈钢 316 / PTFE

产品样册

Fig.120-2PC-BV Fig.120-2PC-BV-DE

IOM手册

120-IOM

合规文件

DOC-EU1935-FDA

3D

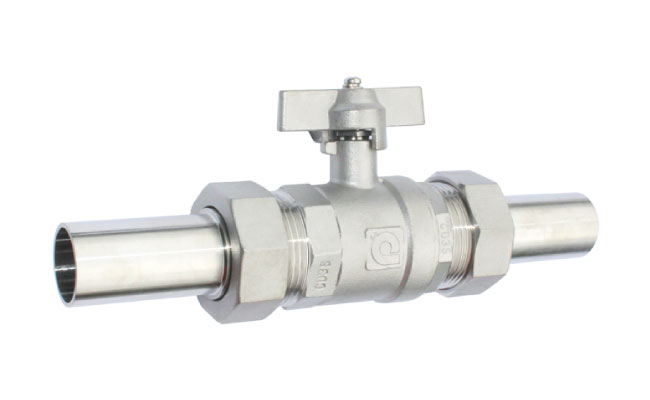

Fig.120D丨快装球阀

详情

连接方式活接头端（管焊接式）

尺寸范围1/2", 1"

压力等级PN63

材质不锈钢 316 / PTFE

产品样册

Fig.120D

IOM手册

N/A

合规文件

DOC-EU1935-FDA

3D

N/A

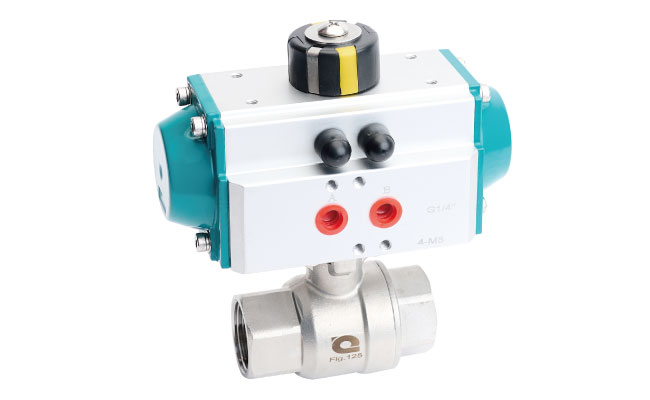

Fig.125丨两片式带安装垫螺纹球阀

详情

ConnectionThreaded ends

Size range1/4"-3"

Pressure ratingPN63/40

MaterialStainless steel 316 / PTFE

Top flange:ISO5211

产品样册

Fig.125-2PC-BV

IOM手册

125-IOM

合规文件

DOC-EU1935-FDA

3D

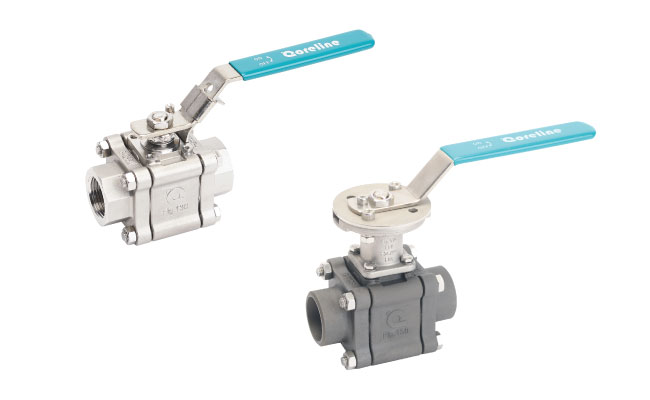

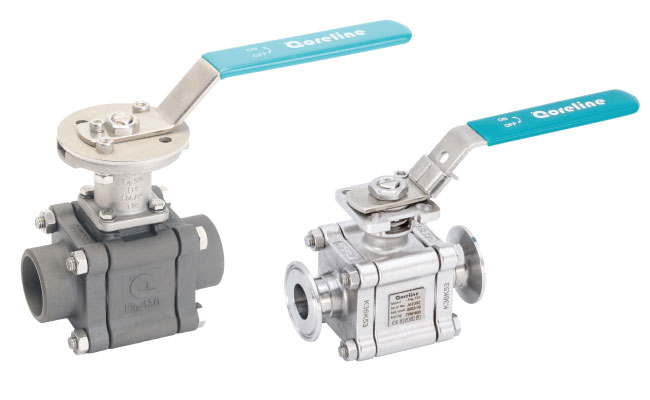

Fig.130丨三片式重型球阀

详情

ConnectionThreaded, Butt welded, Socket welded, Flanged, Tri-clamp

Size range Full bore (FB): 1/4"-2" or DN8-DN50;
Reduced bore (RB): 1/2"-2 1/2" or DN15-DN65

Pressure ratingPN138 (2000psi), PN103(1500psi)

Valve topISO 5211 machined top, bracket and coupling required for automation

产品样册

Fig.130-3PC-BV Fig.130球阀

IOM手册

13X-IOM 13X-IOM-DE Pneu.13X-IOM 13X-IOM-中英文

合规文件

DOC-EU1935-FDA Fig.130/131 TA-LUFT, ISO15848-1

3D

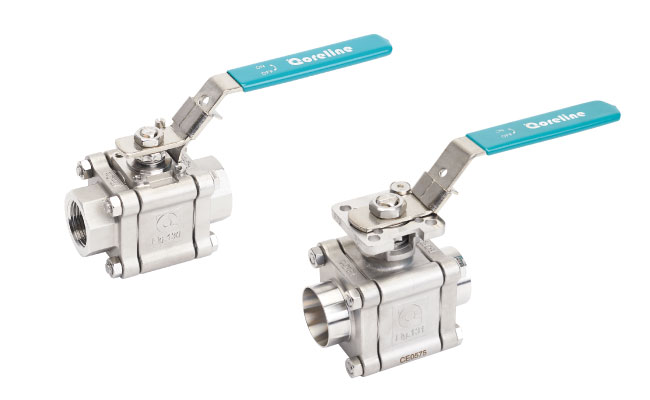

Fig.131丨三片式带安装垫重型球阀

详情

ConnectionThreaded, Butt welded, Socket welded, Flanged, Tri-clamp

Size range1/2"-4" (DN15-DN100). Full bore, reduce bore

Pressure ratingPN138 (2000psi), PN103(1500psi), PN68(1000psi); PN40, PN16

Valve topISO 5211

产品样册

Fig.131-3PC-BV Fig.131球阀

IOM手册

13X-IOM 13X-IOM-DE Pneu.13X-IOM 13X-IOM-中英文

合规文件

DOC-EU1935-FDA Fig.130/131 TA-LUFT, ISO15848-1

3D

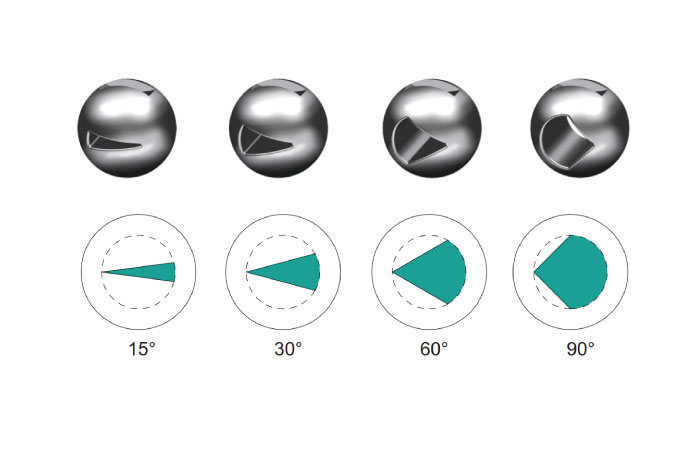

Fig.130/131丨V型缺口控制球阀

详情

FunctionRegulating

Valve typeFig.130, Fig.131

V-cut degrees15°, 30°, 60°, 90°
Special cut available on request

MaterialF316

产品样册

V-notch control ball valves

IOM手册

13X-IOM

合规文件

DOC-EU1935-FDA Fig.130/131 TA-LUFT, ISO15848-1

3D

N/A

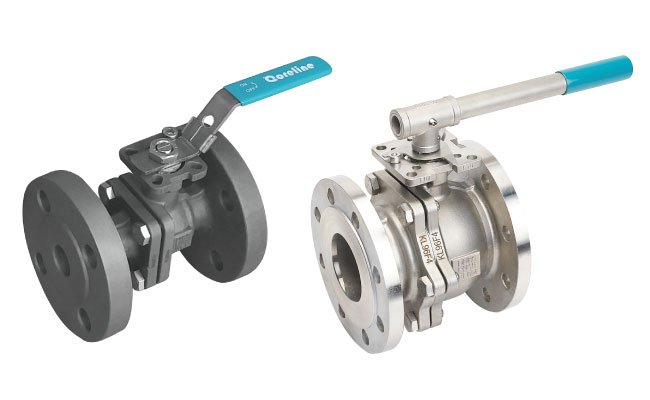

Fig.150丨两片式不锈钢法兰球阀

详情

ConnectionFlanged ends PN16/40, ANSI150

Size rangeDN15-DN200

Face to FacePN16/40 - EN558 series 27
ANSI150 - ASME B16.10

SeatPTFE with 25% carbon. PTFE, TFM1600 available on request

Valve topISO5211

产品样册

Fig.150-2PC-BV Fig.150球阀

IOM手册

150-IOM 150-IOM-中英文

合规文件

DOC-EU1935-FDA Fig.13F/15F firesafe certificates

3D

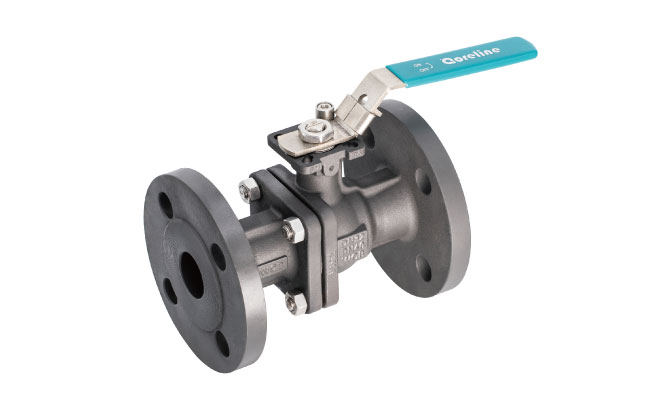

Fig.151丨两片式加长型法兰球阀

详情

ConnectionFlanged ends PN16/40

Size rangeDN15-DN150

Face to FaceDIN3202 F1 / BS EN558-1 R1

SeatPTFE with 25% carbon. PTFE, TFM1600 available on request

Valve topISO5211

产品样册

Fig.151-2PC-BV

IOM手册

150-IOM 150-IOM-中英文

合规文件

DOC-EU1935-FDA Fig.13F/15F firesafe certificates

3D

N/A

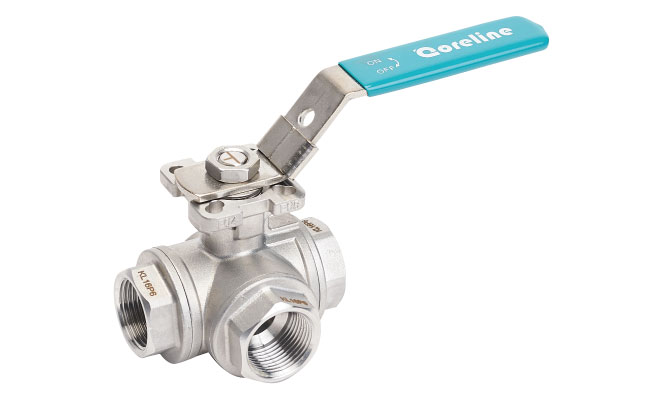

Fig.161丨三通螺纹球阀

详情

ConnectionThreaded ends

Port3-way; L port, T port

Size range1/2"-2”

Pressure ratingPN63 (1000psi)

Top flangeISO5211

产品样册

Fig.161-3way-BV

IOM手册

N/A

合规文件

DOC-EU1935-FDA

3D

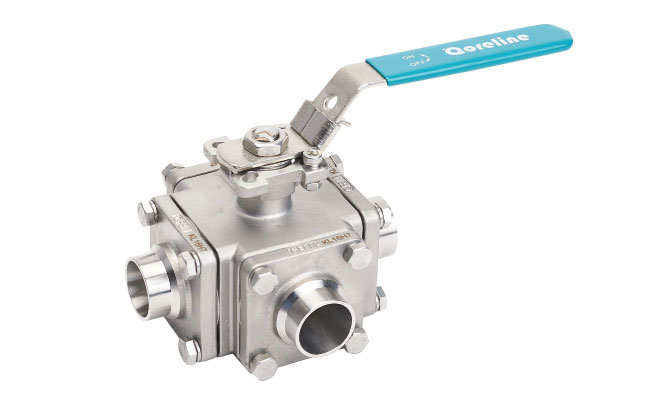

Fig.165丨三通&四通球阀

详情

ConnectionFlanged, threaded, butt welded

Port3-way, 4-way; L port, T port, X port, I port

Size rangeDN15-DN100

Pressure ratingPN16, PN40, PN63

Top flangeISO5211

产品样册

Fig.165-BV

IOM手册

165-IOM

合规文件

DOC-EU1935-FDA Fig.165 TA-LUFT, ISO15848-1

3D

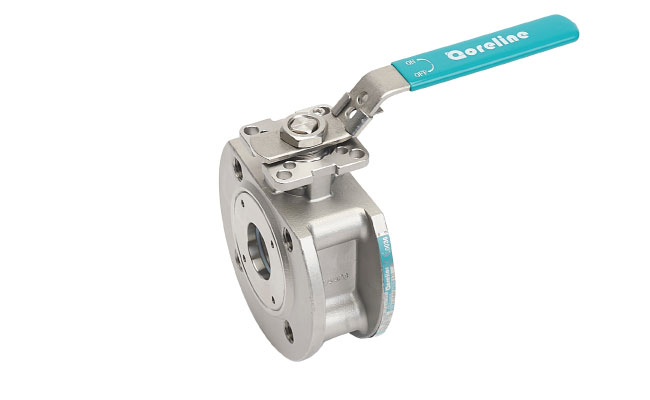

Fig.170丨硅片球阀符合ISO5211标准

详情

ConnectionWafer type with threaded holes, PN40/PN16

Size rangeDN15-DN100

Pressure ratingPN40/PN16

MaterialStainless steel 316 / PTFE, carbon steel / PTFE

Top flange:ISO5211

产品样册

Fig.170-BV

IOM手册

N/A

合规文件

DOC-EU1935-FDA

3D

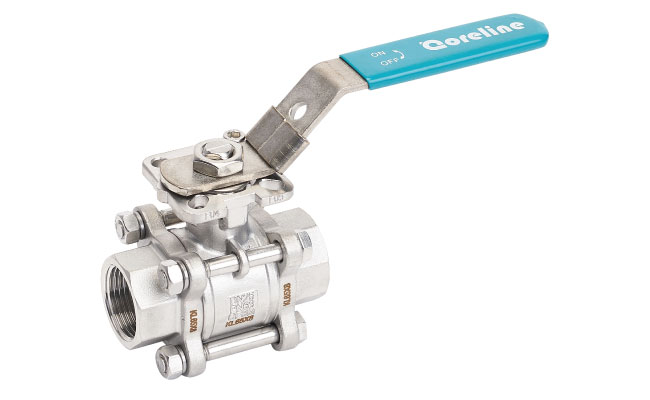

Fig.135丨带安装垫的三片式球阀

详情

ConnectionThreaded, Butt welded, Socket welded, Flanged, Tri-clamp

Size range1/2"-4" (DN15-DN100)

Pressure ratingThread/BW ends: 1/2” - 2”: PN63; 2 1/2” - 4”: PN40
Flanged ends: PN40/PN16

Valve topISO 5211 direct mount top

产品样册

Fig.135-BV Fig.135-BV-DE

IOM手册

13X-IOM 13X-IOM-DE Pneu.13X-IOM 13X-IOM-中英文

合规文件

DOC-EU1935-FDA

3D

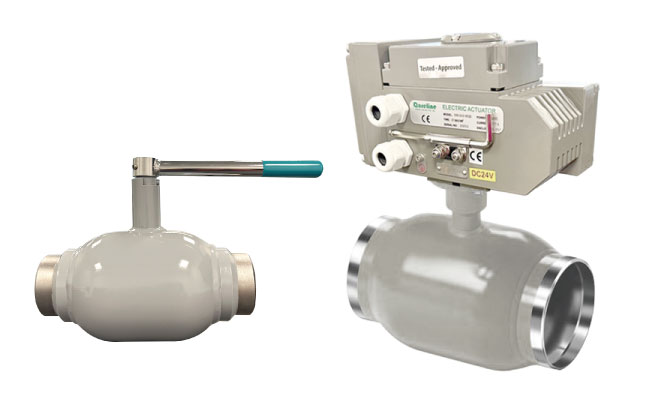

Fig.180丨全焊接球阀

详情

Size rangeDN15-DN400

BoreFull bore, reduced bore

Pressure ratingDN15-DN100: 40bar
DN125-DN400: 25bar

Temperature range-20~+200℃ (Not applicable for steam)

End connectionsButt weld, Threaded BSPP, Flanged

产品样册

Fig.180-BV

IOM手册

N/A

合规文件

N/A

3D
