Fig.120

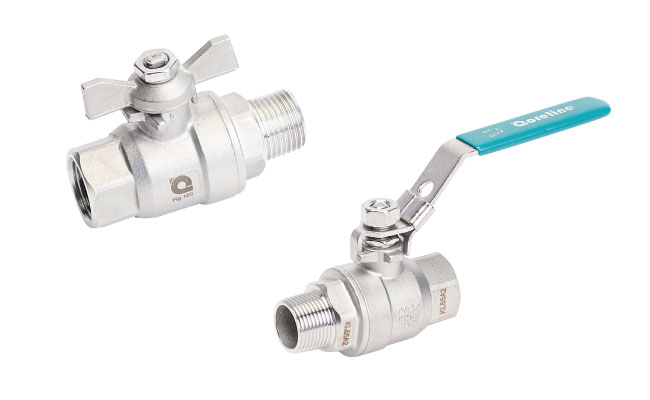

两片式螺纹球阀
基本信息

连接方式螺纹端 BSPP. 替代 NPT, BSPT

尺寸范围1/4"-3"

压力等级1/4"-2" : PN63
2 1/2"-3" : PN40

阀体不锈钢 316

阀座PTFE

操作L型手柄, 可选安全锁;
T型手柄

IOM手册
合规文件
3D
两片式螺纹球阀
两片式螺纹球阀
两片式螺纹球阀
两片式螺纹球阀
设计特点

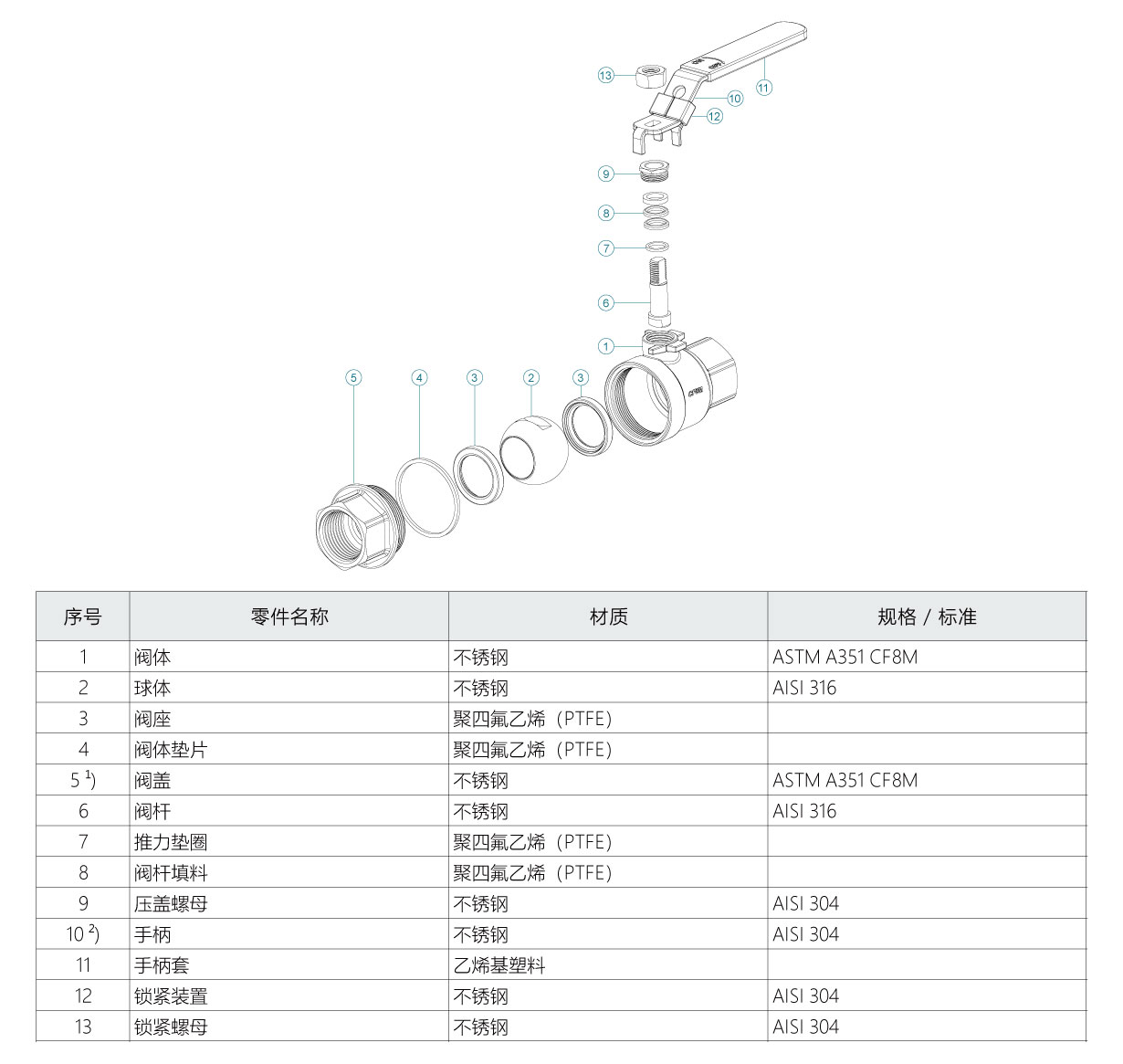

材料清单

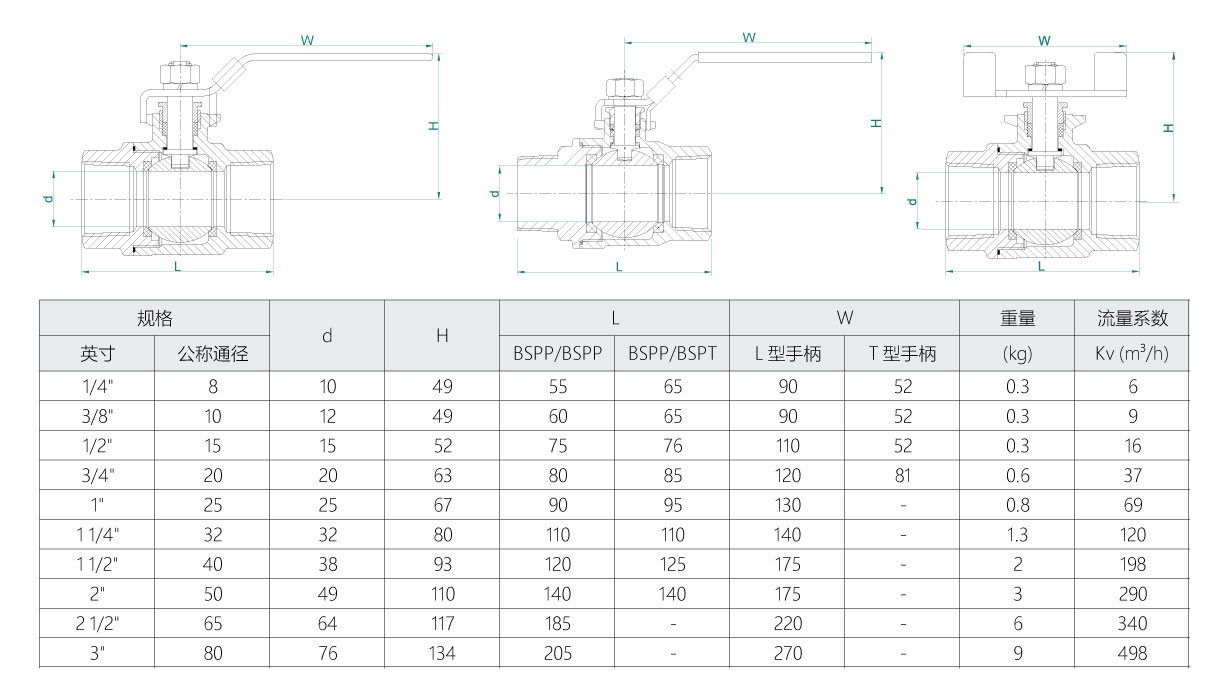

尺寸规格

Fig.120 为两片式手动螺纹球阀,适用于通用工业工况,可实现可靠介质切断。

该阀门适配水、空气、油品等介质;若需符合 FDA、EU 1935/2004 食品接触标准的版本,请下单前提前告知我方。

• 阀体两片式紧凑型结构

• 全通径设计,流量系数 Kv 更优

• 不锈钢熔模铸造,表面光洁顺滑

• 球体槽标配泄压孔

• 防飞出阀杆结构

• 可提供符合 FDA、EU1935/2004 食品级认证版本

• 可提供 EN10204-3.1 材质质检证书

1) 可根据要求 提供外螺纹盖。

2) 可根据要求 提供 T 型手柄。


1) 重量为带锁止装置阀门的整机重量。备注:锁止装置单件重量 0.03 kg。

2) 流量系数 Kv 测试条件:阀门全开 90°,压差 ΔP=1 bar。
