Valve Actuators | Pneumatic & Electric Actuators

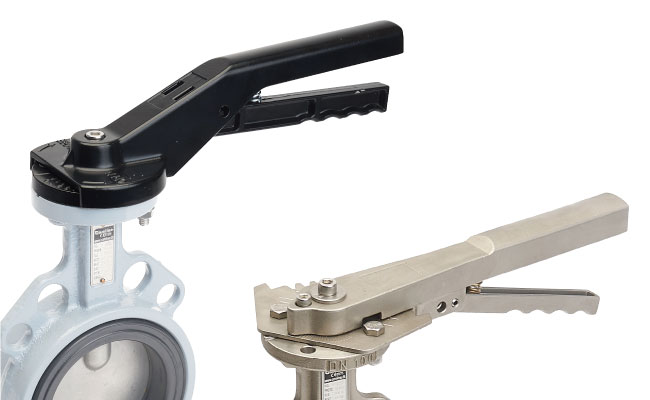

Fig.500/503丨手柄

详情

TypeFig.500 Aluminum hand lever
Fig.503 CF8M hand lever

Apply toButterfly valve DN25-DN250

产品样册

Manual-Operators

IOM手册

N/A

合规文件

N/A

3D

N/A

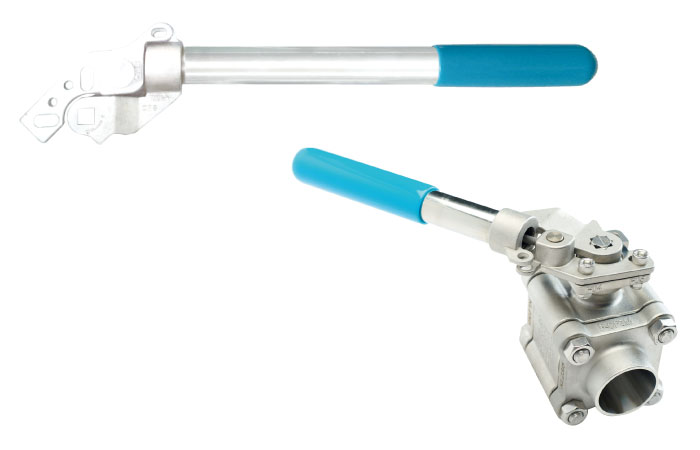

Fig.505丨弹簧复位安全手柄

详情

MaterialStainless steel 304

505-1-230-20F03+F05 - 9*9/11*11

505-1-290-25F03+F05 - 9*9/11*11

505-2-450-40F05+F07 - 11*11/14*14

505-3-450-110F07+F10 - 17*17

505-3-550-180F07+F10 - 17*17

产品样册

Fig.505-SRhandle

IOM手册

N/A

合规文件

N/A

3D

N/A

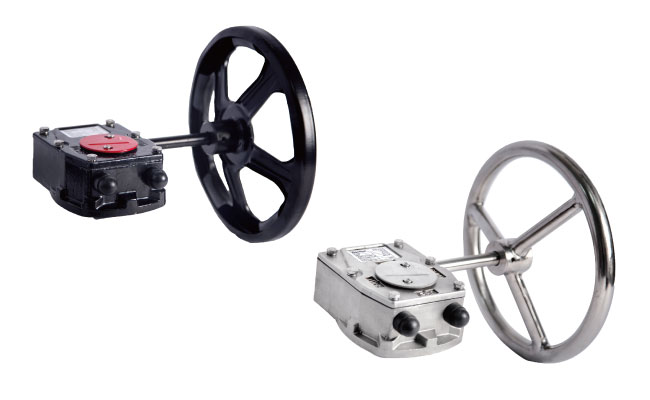

Fig.520/521/522丨齿轮箱

详情

ConnectionISO5211

TypeFig.520 Aluminum gear box
Fig.521 Cast iron /CF8M gear box (Chain gear box available)
Fig.522 Clutch gear box

产品样册

Manual-Operators

IOM手册

522-IOM

合规文件

N/A

3D

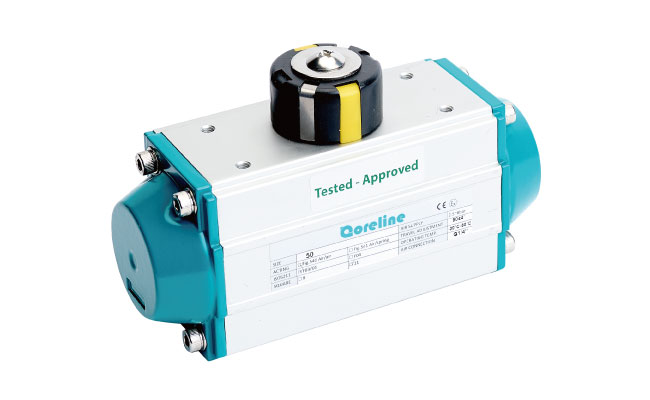

Fig.540/541丨齿条&齿轮气动执行器

详情

PrincipleRack and Pinion

MaterialExtruded aluminum alloy(6005-T5)

Operating temp.–20°C ~ +80°C : Standard (NBR O-ring)
–40°C ~ +80°C : Low temperature (Silicone O-ring)
–20°C ~ +150°C : High temperature (FPM O-ring)

Air supply2.5bar - 8bar

产品样册

Fig.540N-541N Fig.540-541-PA Fig.540-541气动执行器

IOM手册

Fig.540-541-IOM

合规文件

N/A

3D

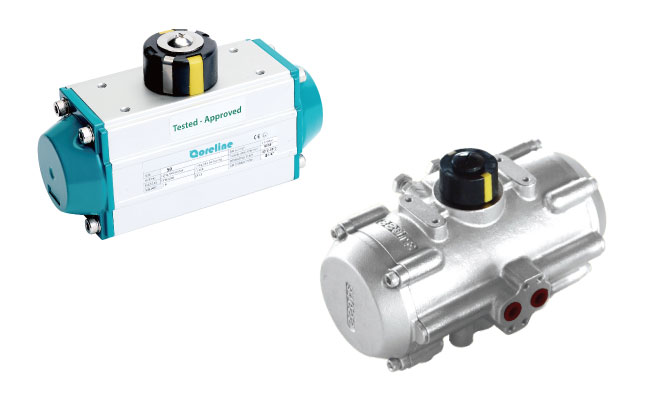

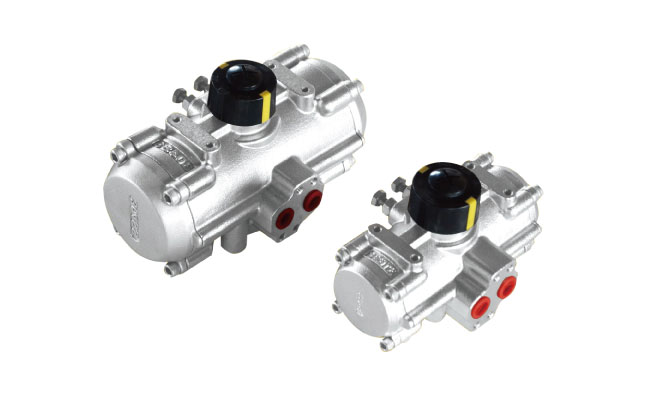

Fig.540S/541S丨不锈钢气动执行器

详情

PrincipleRack and Pinion

ActingAir/air, air/spring

MaterialSS304, SS316

Size range65-270

Operating temp–18°C ~ +80°C : Standard (NBR O-ring)
–40°C ~ +80°C : Low temperature (Silicone O-ring)
–18°C ~ +150°C : High temperature (FPM O-ring)

Air supply2.5bar - 8bar

产品样册

Fig.540S-541S

IOM手册

Fig.540-541-IOM

合规文件

N/A

3D

N/A

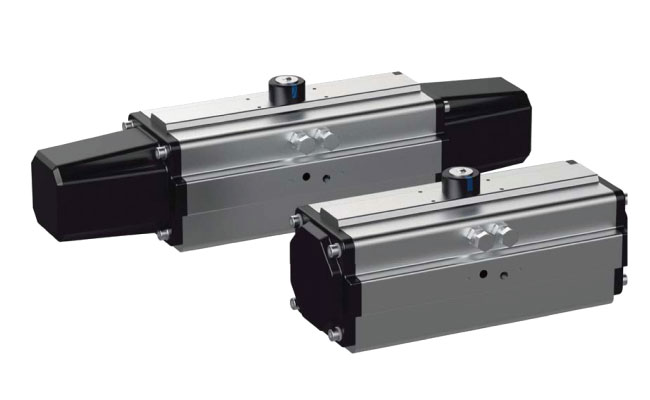

Fig.544丨紧凑型斜轭式气动执行器

详情

PrincipleScotch yoke

Output/6bar110Nm to 3370Nm for Double acting
50Nm to 1500Nm for Single acting

Operating temp–20°C ~ +80°C : Standard (NBR O-ring)
–40°C ~ +80°C : Low temperature (Silicone O-ring)
–20°C ~ +150°C : High temperature (FPM O-ring)

Air supply3.5bar - 7bar

产品样册

Fig.544-PA

IOM手册

Fig.544-IOM

合规文件

N/A

3D

N/A

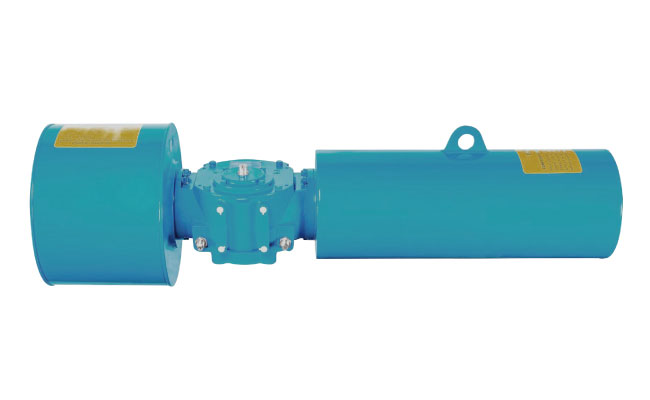

Fig.545丨高扭矩型苏格兰轭式气动执行器

详情

PrincipleScotch yoke

Output/6bar2132Nm to 175163Nm for Double acting
892Nm to 83989Nm for Single acting

Air supply3bar - 6bar

产品样册

Fig.545-act

IOM手册

Fig.545-IOM

合规文件

N/A

3D

N/A

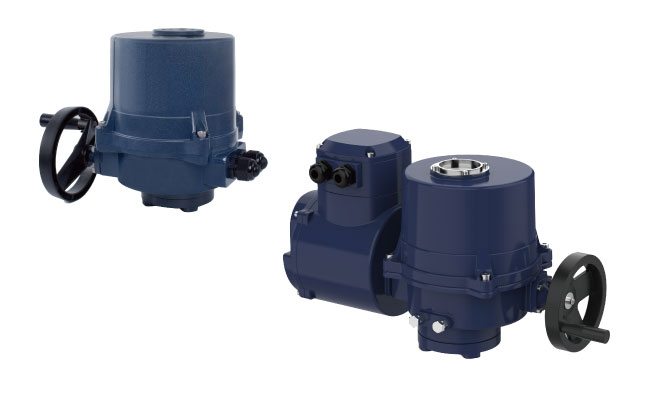

Fig.550丨标准电动执行器

详情

TypesFig.550 electric actuators

Output torque20Nm-5000Nm

Ambient temp.On/Off: -20℃~+70℃; Modulating: -20℃~+55℃

Protection classWeatherproof IP67; Ex db IIC T6 Gb, Ex tb IIIC T80°C Db

ApprovalsAtex, IECEx, ABS marine approval

产品样册

Fig.550-EA

IOM手册

N/A

合规文件

N/A

3D

N/A

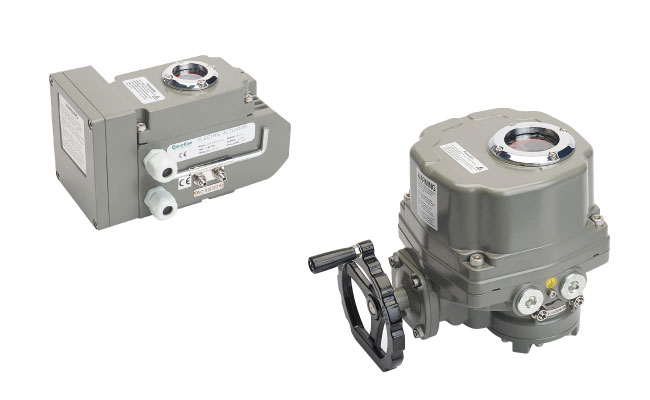

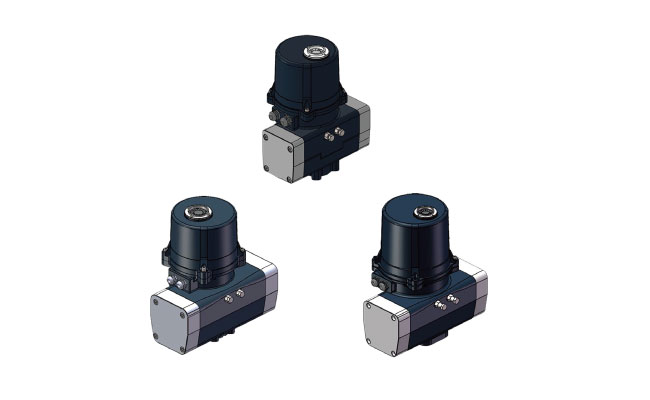

Fig.550S丨弹簧复位电动执行器

详情

TypeFig.550S spring return electric actuator (fail-safe)

Output torque20Nm-300Nm

FunctionSpring return to preset open or closed position on power failure

Control modeON/OFF, modulating (during powered operation)

产品样册

Fig.550S-EA

IOM手册

N/A

合规文件

N/A

3D

N/A

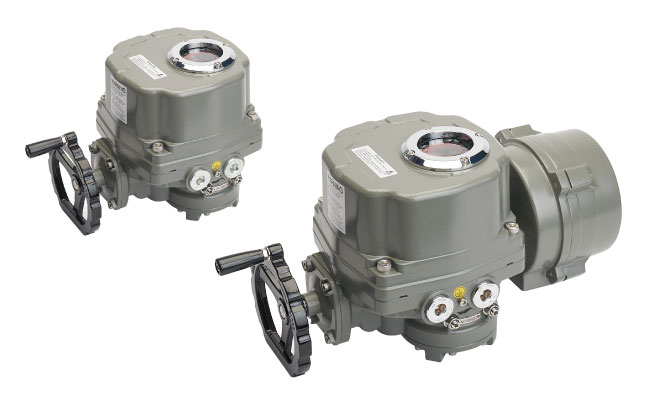

Fig.555丨电动执行器

详情

TypeFig.555 electric actuator

Output torque30Nm - 6000Nm

Ambient temperature-25℃ ~ +70℃

ShellIP67. NEMA 4 and 6. Optional: IP68, Exd II CT5

产品样册

Fig.555-EA

IOM手册

N/A

合规文件

N/A

3D

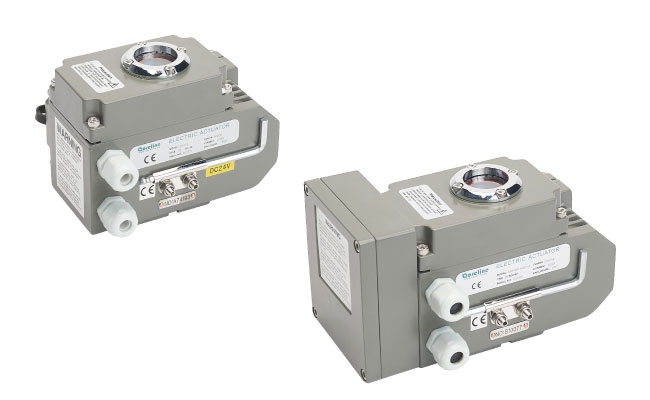

Fig.556丨小型电动执行机构

详情

TypeFig.556 compact electric actuator

SpecificationCompact design, mini sizes available for small ball valves

Ambient temp.-25℃ ~ +70℃

Output torque30Nm - 5000Nm

产品样册

Fig.556-EA

IOM手册

N/A

合规文件

N/A

3D
